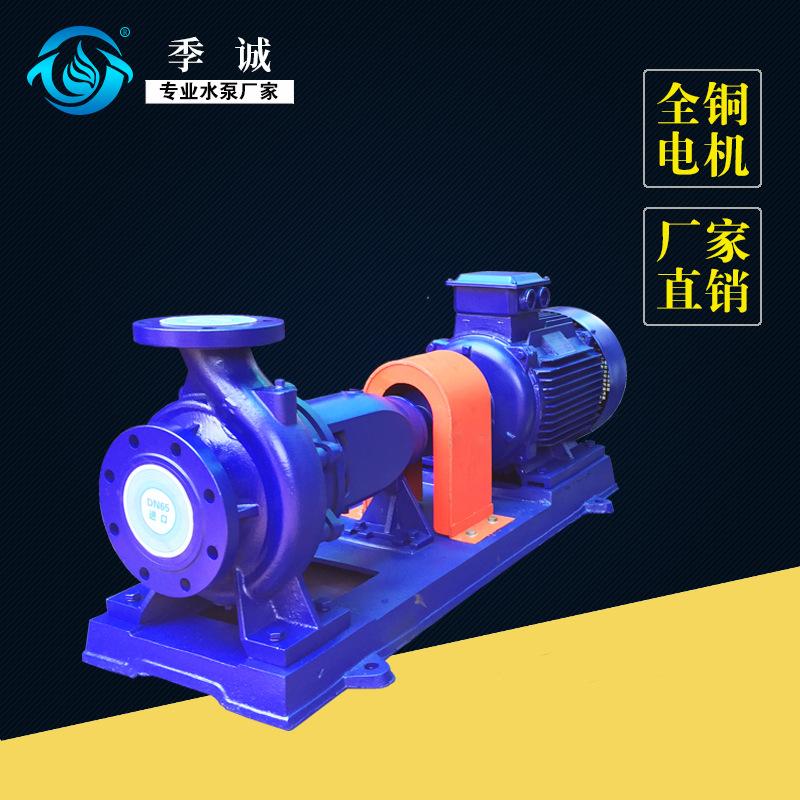

IS单级清水离心泵

详情说明

IS、IR型卧式单级清水离心泵是是BA型、BL型及其他单级清水离心泵的更新型。优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

IS、IR型卧式单级单吸清水离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。
IS、IR型离心泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
泵的壳体（即泵体和泵盖）抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡，則装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，則很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏汽问題，故可不装填料环。
为避免轴麿损，在轴通过填料腔的部位装冇轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。

型号	流量(m3/h)	扬程(m)	电机功率 (kW)	转速(r/min)	效率(%)	汽蚀余量(m)
IS50-32-125	12.5	20	2.2	2900	60	2.0
IS50-32-125	6.3	5	0.55	1450	54	2.0
IS50-32-160	12.5	32	3	2900	54	2.0
IS50-32-160	6.3	8	0.55	1450	48	2.0
IS50-32-200	12.5	50	5.5	2900	48	2.0
IS50-32-200	6.5	12.5	0.75	1450	42	2.0
IS50-32-250	12.5	80	11	2900	38	2.0
IS50-32-250	6.3	20	1.5	1450	32	2.0
IS65-50-125	25	20	3	2900	69	2.0
IS65-50-125	12.5	5	0.55	1450	64	2.0
IS65-50-160	25	32	5.5	2900	65	2.0
IS65-50-160	12.5	8	0.75	1450	60	2.0
IS65-40-200	25	50	7.5	2900	60	2.0
IS65-40-200	12.5	12.5	1.1	1450	55	2.0
IS65-40-250	25	80	15	2900	50	2.0
IS65-40-250	12.5	20	2.2	1450	46	2.0
IS65-40-315	25	125	30	2900	45	2.5
IS65-40-315	12.5	32	4	1450	41	2.5
IS80-65-125	50	20	5.5	2900	75	3.0
IS80-65-125	25	5	0.75	1450	71	2.5
IS80-65-160	50	32	7.5	2900	73	2.5
IS80-65-160	25	8	1.5	1450	69	2.5
IS80-50-200	50	50	15	2900	69	2.5
IS80-50-200	25	12.5	2.2	1450	65	2.5
IS80-50-250	50	80	22	2900	63	2.5
IS80-50-250	25	20	3	1450	60	2.5
IS80-50-315	50	125	37	2900	54	2.5
IS80-50-315	25	32	5.5	1450	52	2.5
IS100-80-125	100	20	11	2900	78	4.5
IS100-80-125	50	5	1.5	1450	75	2.5
IS100-80-160	100	32	15	2900	78	4.0
IS100-80-160	50	8	2.2	1450	75	2.5
IS100-65-200	100	50	22	2900	76	3.6
IS100-65-200	50	12.5	4	1450	73	2.0
IS100-65-250	100	80	37	2900	72	3.8
IS100-65-250	50	20	5.5	1450	68	2.0
IS100-65-315	100	125	75	2900	66	3.6
IS100-65-315	50	32	11	1450	63	2.0
IS125-100-200	200	50	45	2900	81	4.5
IS125-100-200	100	12.5	7.5	1450	76	2.5
IS125-100-250	200	80	75	2900	78	4.2
IS125-100-250	100	20	11	1450	76	2.5
IS125-100-315	200	125	90	2900	73	4.5
IS125-100-315	100	32	15	1450	73	2.2
IS125-100-400	100	50	30	1450	65	2.5
IS150-125-250	200	20	18.5	1450	81	3.0
IS150-125-315	200	32	30	1450	79	2.5
IS150-125-400	200	50	45	1450	76	2.8
IS200-150-250	400	20	37	1450	82	4.2
IS200-150-315	400	32	55	1450	82	3.5
IS200-150-400	400	50	90	1450	81	3.8
